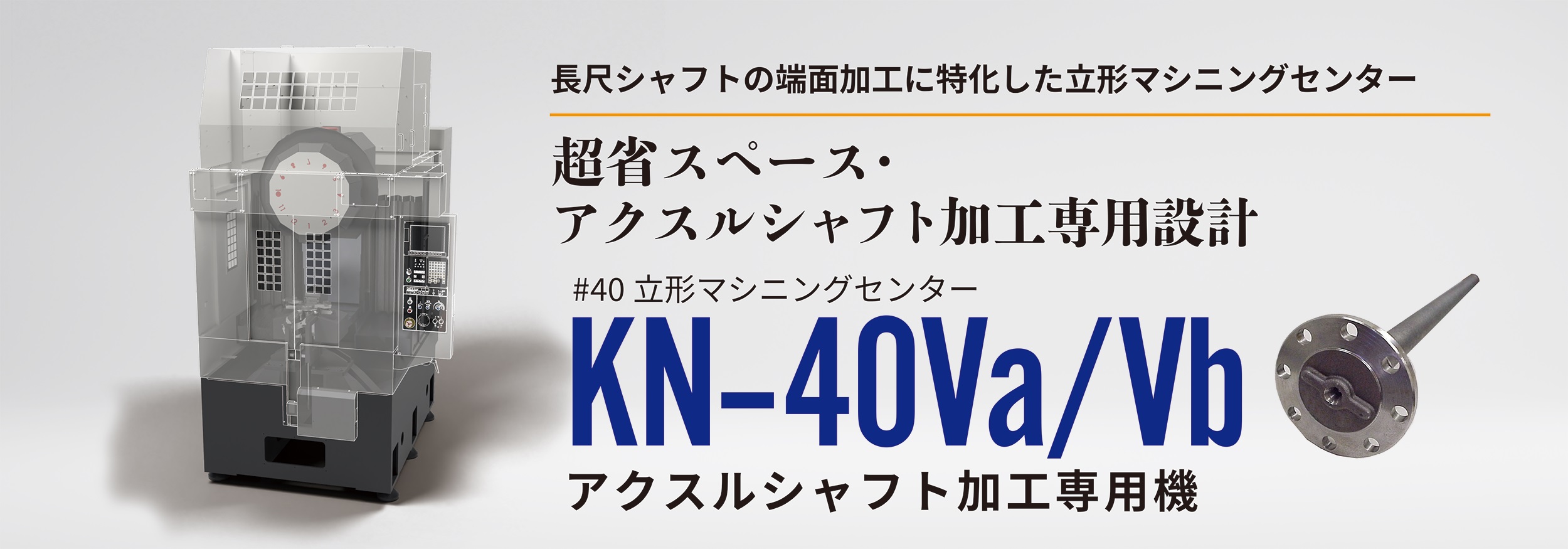

KN-40Va/Vb 立形アクスルシャフト加工機
超省スペース！長尺シャフトの端面加工を立形マシニングセンターで
専用機からマシニングセンターへ！フロアスペースを効率化
専用機などで行っているアクスルシャフトを始めとした長尺シャフトの端面加工を、省スペースに設計された立形マシニングセンターで加工します。元々コンパクトなKN-40Va/Vbに、立方向に長いワークを取り付けられるアクスルシャフト加工専用にすることで、さらに省スペース化を実現し、フロアスペースの有効利用に貢献します。また、ワークを立方向に取り付けることができるので、ワーク搬送なども容易になり、スムーズな工程間のワーク移動が可能になります。製造現場へ革命を起こす超省スペースマシニングセンターです。
長尺ワーク専用構造
立形機械に長尺ワークを立方向に取り付けるため、開口部を拡張した正面ドアを設置。
またワークサイズに合わせて専用ベッドを準備。センタートラフ式で切粉排出も安心な構造です。
開口部拡張正面ドア
長尺ワーク専用ベッド
センタートラフ構造
フロアスペースの削減
対象ワークの加工に必要最小限なストロークにするため、余分なストロークをカット。X軸200mmストロークまで削減し、無駄なスペースを極限まで省き機械幅1400mmまで縮小。工場の機械が占める面積を削減し、工場フロアスペースの効率化、フロアスペース当たりの生産性向上を実現します。
様々なバリエーションの自動化との組み合わせでさらなる生産性向上とランニングコスト削減
ロボット、ガントリーローダー、コンベアでの搬入出など様々なバリエーションの自動化にも柔軟に対応することが可能です。より操作性の高い自動化生産ラインの実現をお手伝いします。
